Sevgi, doğru satırda başlar!
14 Şubat’ta sevgiyi biraz kodla ifade edelim istedik.

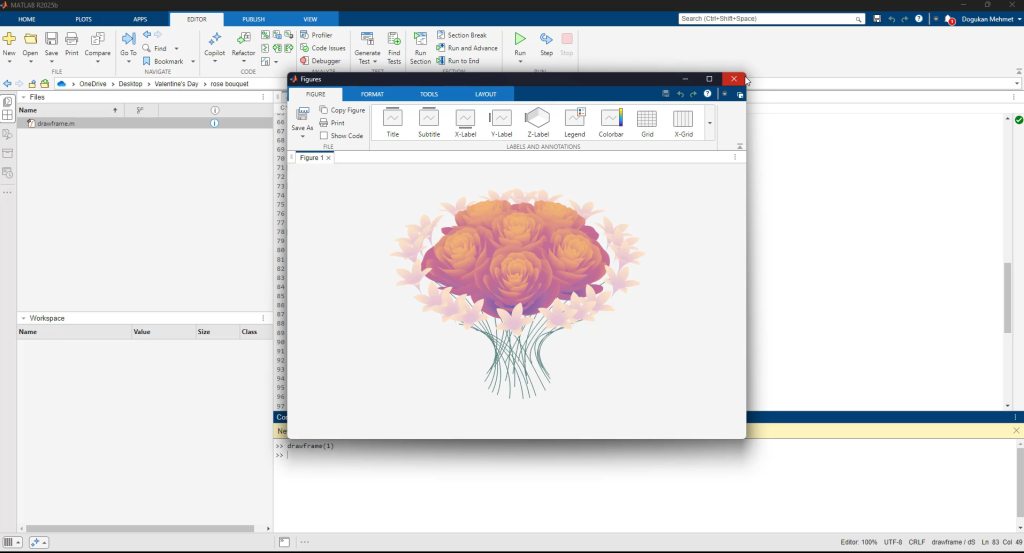

MATLAB ile üç boyutlu bir gül görselleştirmesi oluşturduk. Parametrik denklemler ve yüzey grafikleri kullanılarak oluşturulan bu çalışma, matematiksel modellemenin estetik bir çıktıya nasıl dönüşebileceğini gösteriyor. Bu proje, matematiğin ve görselleştirmenin gücünü duygularla birleştirmenin yaratıcı bir yolu!
MATLAB yalnızca mühendislik analizleri için değil; aynı zamanda matematiksel ifadeleri görselleştirerek yaratıcı projeler üretmek için de güçlü bir ortam sunar.
MATLAB’in güçlü grafik altyapısı sayesinde:
- Parametrik yüzeyler oluşturulabilir
- Renk geçişleri ve gölgelendirme ile gerçekçi görünümler elde edilebilir
- Karmaşık matematiksel ifadeler görsel çıktıya dönüştürülebilir
Kodu İnceleyin, Kendi Gülünüzü Oluşturun
Aşağıda paylaştığımız kodu çalıştırarak siz de kendi dijital gülünüzü oluşturabilirsiniz. Parametrelerle oynayarak farklı form ve renk kombinasyonları elde etmeniz mümkün.
function drawframe(g)
if g==1
s=@sin;c=@cos;f=@surface;e=@size;
[xr,tr]=meshgrid((0:24)./24,(0:0.5:575)./575.*20.*pi+4*pi);
p=(pi/2)*exp(-tr./(8*pi));
cr=s(15*tr)/150;
u=1-(1-mod(3.6*tr,2*pi)./pi).^4./2+cr;
yr=2*(xr.^2-xr).^2.*s(p);
rr=u.*(xr.*s(p)+yr.*c(p));
hr=u.*(xr.*c(p)-yr.*s(p));
rb=0:.01:1;
tb=linspace(0,2,151);
w=rb'*((abs((1-mod(tb*5,2))))/2+.3);
xb=w.*c(tb*pi);
yb=w.*s(tb*pi);
zb=@(a)(-c(w*a*pi)+1).^.2;
Zb=zb(1.2);
cL=[.33 .33 .69;.68 .42 .63;.78 .42 .57;.96 .73 .44];
cMr=sH(hr,cL);
cMb=sH(Zb,cL.*.4+.6);
yz=72*pi/180;
rx1=pi/8;
rx2=pi/9;
Rz2=[c(yz),-s(yz),0;s(yz),c(yz),0;0,0,1];
Rz=@(n)[c(yz/n),-s(yz/n),0;s(yz/n),c(yz/n),0;0,0,1];
Rx=@(n)[1,0,0;0,c(n),-s(n);0,s(n),c(n)];
Rz1=Rz(2);Rz3=Rz(3);
Rx1=Rx(rx1);Rx2=Rx(rx2);
hold on
cp={'EdgeAlpha',0.05,'EdgeColor','none','FaceColor','interp','CData',cMr};
f(rr.*c(tr),rr.*s(tr),hr+0.35,cp{:})
[U,V,W]=rT(rr.*c(tr),rr.*s(tr),hr+0.35,Rx1);
V=V-.4;
f(U,V,W-.1,cp{:})
dS(U,V,W-.1)
for k=1:4
[U,V,W]=rT(U,V,W,Rz2);
f(U,V,W-.1,cp{:})
dS(U,V,W-.1)
end
[u1,v1,w1]=rT(xb./2.5,yb./2.5,Zb./2.5+.32,Rx2);
v1=v1-1.35;
[u2,v2,w2]=rT(u1,v1,w1,Rz1);
[u3,v3,w3]=rT(u1,v1,w1,Rz3);
[u4,v4,w4]=rT(u3,v3,w3,Rz3);
U={u1,u2,u3,u4};
V={v1,v2,v3,v4};
W={w1,w2,w3,w4};
for k=1:5
for b=1:4
[ut,vt,wt]=rT(U{b},V{b},W{b},Rz2);
U{b}=ut;V{b}=vt;W{b}=wt;
f(U{b},V{b},W{b},cp{3:7},cMb)
dS(U{b},V{b},W{b})
end
end
a=gca;axis off
a.Position=[0,0,1,1]+[-1,-1,2,2]./6;
axis equal
end
view(g*2.1,35);
function c=sH(H,cList)
X=(H-min(min(H)))./(max(max(H))-min(min(H)));
x=(0:e(cList,1)-1)./(e(cList,1)-1);
u=cList(:,1);v=cList(:,2);w=cList(:,3);
q=@interp1;
c(:,:,1)=q(x,u,X);
c(:,:,2)=q(x,v,X);
c(:,:,3)=q(x,w,X);
end
function [U,V,W]=rT(X,Y,Z,R)
U=X.*0;V=Y.*0;W=Z.*0;
for i=1:e(X,1)*e(X,2)
v=[X(i);Y(i);Z(i)];
n=R*v;U(i)=n(1);V(i)=n(2);W(i)=n(3);
end
end
function dS(X,Y,Z)
[m,n]=find(Z==min(min(Z)));
m=m(1);n=n(1);
x1=X(m,n);y1=Y(m,n);z1=Z(m,n)+.03;
x=[x1,0,(x1.*c(pi/3)-y1.*s(pi/3))./3].';
y=[y1,0,(y1.*c(pi/3)+x1.*s(pi/3))./3].';
z=[z1,-.7,-1.5].';
p=[x,y,z];
N=50;
t=(1:N)/N;
q=e(p,1)-1;
F=@factorial;
c1=F(q)./F(0:q)./F(q:-1:0);
c2=((t).^((0:q)')).*((1-t).^((q:-1:0)'));
p=(p'*(c1'.*c2))';
plot3(p(:,1),p(:,2),p(:,3),'Color',[88,130,126]./255)
end
end
Kaynak: MathWorks
